球接欄桿
1、球接欄桿介紹
球接欄桿采用碳鋼（熱鍍鋅）、鋁合金、不銹鋼等材質制作而成。配件有欄桿彎管，跟鋼格板配套使用。
2、材質及表面處理
碳鋼：Q235B，表面處理：本色／熱鍍鋅；不銹鋼：304、316、316L，表面處理：拋光／鏡面拋光／拉絲拋光；鋁：6063-T6， 表面處理：拋光／鏡面拋光／拉絲拋光。

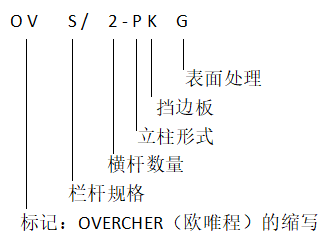

3、球接欄桿型號表示方法
欄桿規格：S 表示標準型
E 表示經濟型
橫桿數量：1 表示一條橫桿
2 表示二條橫桿
3 表示三條橫桿
立柱形式：按立柱形式圖相應表明型號。
擋邊板：需要擋邊板標注“K”，不需要擋邊板不標注。
表面處理：G 表示熱鍍鋅
P 表示浸漆
J 表示機械拋光
E 表示電化學拋光
U 表示不處理（可略寫）
4、欄桿規格尺寸表
|
規格 |
球外徑 |
立柱外徑 |
扶手外徑 |
橫桿外徑 |
|
標準型S |
76（85） |
48.0（50.8） |
42.3（50.8） |
33.5（38.1） |
|
經濟型E |
66（70） |
42.3（38.1） |
33.5（38.1） |
26.8（31.8） |
注明：
1、鋼管尺寸：上表中括號前是碳鋼的尺寸，括號內是不銹鋼的尺寸。以雙方確認后的設計圖為準。
2、立柱間距：主要有1000，1200，1500mm三種。
3、欄桿高度：
（1）雙桿：
A、水平欄桿：扶手高度≥1100mm；
B、樓梯斜欄桿：扶手的垂直高度≥900mm；
（2）三桿：通常為1200mm；
（3）單桿或三桿以上按設計；
4、橫桿與立柱的連接方式：
（1）一般采用焊接固定的方法，焊位處做局部防銹處理。
（2）也可用緊定螺釘或銷釘固定，安裝是需要現場配鉆相應的安裝。
5、安裝簡要說明
1、水平安裝
（1）安裝空間充裕時
a、排列立柱及管件使其平行與安裝部位。
b、有兩頭穿立柱于欄桿管件
c、扶正扶手欄桿并安裝固定螺栓。
d、定位并旋緊螺栓，必要時加入墊片。
（2）安裝空間不足時
a、固定末端立柱，將扶手欄桿穿過立柱。
b、穿立柱于欄桿管件并將墊塊墊在底板上。
c、繼續穿立柱，將墊塊墊到后一個立柱上，將前一個立柱移到固定位置。
d、安裝螺栓及找平，必要時加入墊片。
2、階梯安裝
a、為了安全請由一階段開始安裝。
b、一階段安裝定位后，安裝二個立柱，但不要緊固。
c、穿入欄桿管件至于一、二根立柱，并使其超出一根立柱約75mm。
d、安裝彎頭并焊接固定。
e、安裝余下的立柱并固定。
6、球接欄桿工藝流程

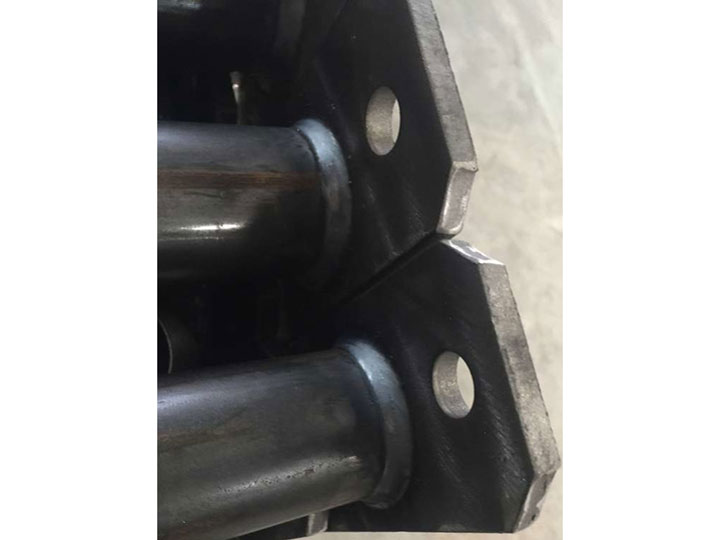

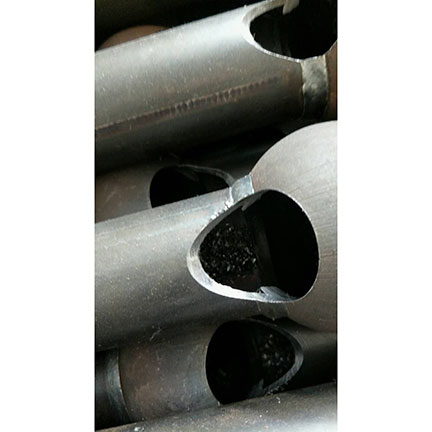

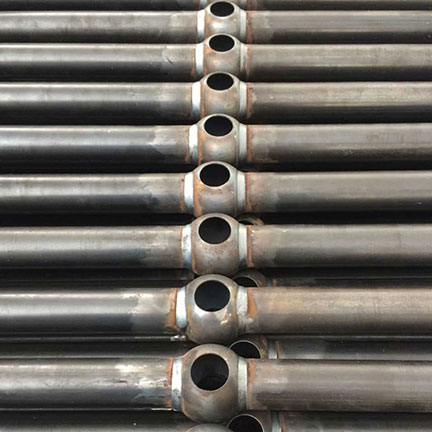

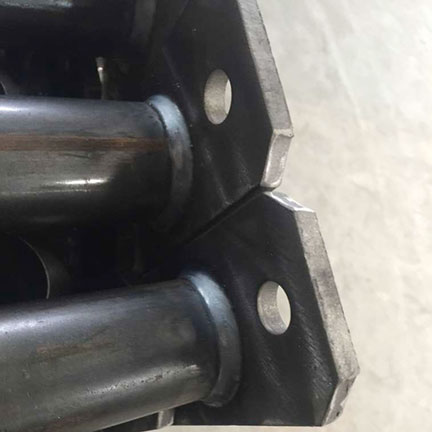

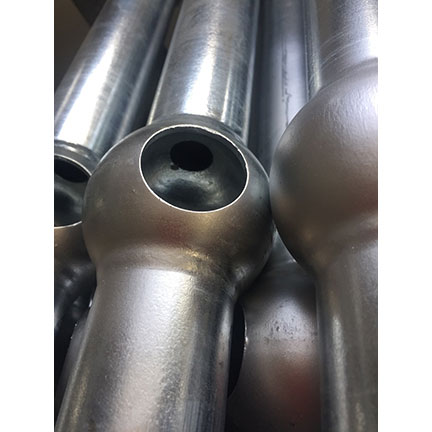

7、球接欄桿細節圖
8、應用場景
球接欄桿廣泛應用于商業和工業領域的樓梯扶手、橋梁、港口、學校、消防通道、污水處理工程、發電站等。現在也越來越多的被運用到社區、家庭中， 如小區道路、水榭平臺的隔離欄，家庭樓梯、露臺的裝修等。
